在用數據中心、數據機房用能系統（暖通系統、電氣系統等）
1、數據中心相關概念
根據《數據中心能效限定值及能效等級》GB 40879-2021》：
3.1 數據中心
由信息設備場地（機房），其他基礎設施、信息系統軟硬件、信息資源（數據）和人員以及相應的規章制度組成的實體。
【來源：GB/T 32910.1—2017，2.1】
3.2 數據中心總耗電量
維持?jǐn)?shù)據中心運行所消耗電能的總和。
注：包括信息設備、冷卻設備、供配電系統和其他輔助設施的電能消耗。
3.3 數據中心信息設備耗電量
數據中心內各類信息設備所消耗電能的總和。
3.4 數據中心電能比
統計期內，數據中心在信息設備實際運行負載下，數據中心總耗電量與信息設備耗電量的比值。
注：表征數據中心電能利用效率（Power Usage Effectiveness，PUE）。
3.5 數據中心能效限定值
在規定的測試條件下，數據中心電能比的最大允許值。
4.1 能效等級
數據中心能效等級分為3級，1級表示能效最高。各能效等級數據中心電能比數值應不大于表1的規定。
4.2 技術要求
數據中心能效限定值為表1中能效等級3級。
2、節能診斷
對用能單位或設備的能耗狀況進行調查、測試和計算分析，查明用能不合理的環節和原因，提出改進對策的方法。
1、政策背景：國家、地方主管部門以及行業標準規范對新建、在用數據中心、數據機房的安全及節能減排提出了越來越高的要求。根據《廣東省能源局關于明確全省數據中心能耗保障相關要求的通知》（粵能新能〔2021〕28號），“二、利用市場和行政手段，推動綠色低碳發展：一是鼓勵各地市借助市場手段和采取行政措施，合理控制和優化數據中心布局，促進數據中心綠色低碳發展。如果現有數據中心通過電力現貨市場交易消納海上風電，能耗雙控考核時項目所在地可抵扣一定額度能耗（具體額度視全省目標完成情況再行確定）。二是加大節能技術改造力度，以節能技術標準倒逼傳統數據中心加快綠色節能技術改造（“十四五”期間PUE值需降至1.3以下），提高全省數據中心整體能效水平?！?/p>
2、在用數據中心用能系統存在諸多問題，例如空調系統嚴重偏離設計工況、設備老化效率下降、管網輸配系統腐蝕有漏水安全隱患、供配電系統存在隱患、UPS效率低、線路溫升不合理、室內環境質量不滿足運行要求、存在機房“熱點”、氣流組織不合理、精密空調控制失效、冷卻塔效率降低、項目能效水平低下等。
3、數據中心項目投入使用后用能系統存在的諸多問題需要測評單位對運行狀態進行診斷測試評價，為安全隱患排查、故障解決、問題整改、節能改造、PUE能效優化提升等提供基礎支持。
4、機房擴容、升級改造無從下手，影響項目經濟效益。
對在用數據中心用能系統、運行能效PUE進行節能診斷測試評價，對空調、配電系統及設備效率進行診斷測評，并與設計工況及標準規范要求對比分析評價，掌握項目的能效水平狀況及節能潛力，制定合理可行的PUE能效優化提升技術方案及措施。
同時對在用數據中心、數據機房基礎設施（暖通系統、電氣系統等）各子系統進行排查，掌握其安全、健康狀況，識別各子系統設備、管網、環境質量等方面的安全隱患及存在的問題，“發現存在的問題并將之量化呈現出來”，即通過客觀數據反饋給業主：“有沒有問題、問題在哪里、問題是什么、問題的程度”，對發現的問題提出相應的改進措施，確保數據中心基礎設施及業務系統安全、穩定、節能、低成本運行。
對數據中心進行節能診斷及PUE能效測評，并根據測評結論優化、調整、改造數據中心用能系統是提高數據中心節能性和可靠性的一種行之有效的方法。
數據中心安全及運行能效測評可以讓使用者了解基礎設施的安全狀況及能效水平，保證IT設備安全運行，保證制冷、電氣等輔助設備處于安全健康運行狀態，降低安全事故發生的概率，縮小安全事故發生的影響面，通過優化機房氣流組織及空調機組運行策略，提高制冷系統運行效率，降低機房PUE，減少運營電費支出。
實現數據中心：
1、安全??? 2、健康??? 3、節能??? 4、增效
1、確定節能診斷測評指標體系；
2、確定節能診斷測評依據；
3、確定應測參數及相應的測量方法、計算方法；
4、選擇測試儀器儀表；
5、確定測試工況、測試持續時間和各項參數測試程序；
6、確定測試記錄表格；
7、編制節能診斷測評計劃；
8、實施節能診斷測評方案；
9、形成節能診斷測評結論；
10、對節能診斷測評結論進行評價分析，提出合理可行PUE優化提升技術方案。
-《數據中心設計規范》GB 50174-2017
-《數據中心基礎設施施工及驗收規范》GB 50462-2015
-《數據中心能效限定值及能效等級》GB 40879-2021
-《數據中心能源管理體系實施指南》GB/T 37779-2019
-《建筑節能工程施工質量驗收標準》GB 50411-2019
-《通風與空調工程施工質量驗收規范》GB 50243-2016
-《通信局（站）機房環境條件要求與檢測方法》YDT 1821-2018
-《通信電源和機房環境節能技術指南 第1部分：總則》YDB 071.1-2011
-《數據中心 資源利用 第1部分：術語》GB/T 32910.1-2017
-《數據中心 資源利用 第2部分：關鍵性能指標設置要求》GB/T 32910.2-2017
-《數據中心 資源利用 第3部分：電能能效要求和測量方法》GB/T 32910.3-2016
-其他相關最新的國家、地方、行業標準和規范。
數據中心基礎設施節能診斷及安全測評將涉及環境質量、空調系統、電氣系統、防雷接地系統、監控系統、運行能效、運維管理等，各子系統測評項目如下表所示。
數據中心基礎設施節能診斷測評內容
| 序號 | 測評系統 | 測評
子系統 |
關鍵參數 | 安裝工藝 | 運行情況 | 運維管理 |
| 1 | 環境質量 | 環境質量 | 溫度、濕度、正壓、新風、塵埃粒子濃度、噪聲、照度等 | ☆ | ★ | ★ |
| 2 | 空調系統 | 冷源設備 | 進出水溫度、功率、電壓、電流、壓力、制冷量、效率、換熱效果、使用年限等 | ★ | ★ | ★ |
| 冷凍、冷卻水泵設備 | 功率、電壓、電流、揚程、流量、效率、使用年限等 | ★ | ★ | ★ | ||
| 管網 | 管道裂紋、沙眼、腐蝕程度、結垢情況、壁厚、保溫效果等 | ★ | ★ | ★ | ||
| 冷卻塔 | 進出水溫度、功率、電壓、電流、風量、進出風溫度濕度、效率、換熱效果、使用年限等 | ★ | ★ | ★ | ||
| 精密空調 | 進出水溫度、功率、電壓、電流、風量、進出風溫度濕度、效率、換熱效果、使用年限等 | ★ | ★ | ★ | ||
| 氣流組織 | 氣流組織形式、氣流短路、“熱點”、冷熱氣流摻混等 | ★ | ★ | ★ | ||
| 3 | 供配電系統 | 電能質量 | 頻率、電壓、電流、電壓諧波含量、電流諧波含量 | ★ | ★ | ★ |
| 安裝工藝 | 設備及電纜、標識、相序、溫升 | ★ | ★ | ★ | ||
| 4 | UPS系統 | 設備性能 | 負載率、溫升、使用年限等 | ★ | ★ | ★ |
| 電能質量 | 頻率、電壓、電流、電壓諧波含量、電流諧波含量 | ★ | ★ | ★ | ||
| 蓄電池 | 后備時長、規格型號 | ★ | ★ | ★ | ||
| 5 | -48V直流系統 | 設備性能 | 負載率、溫升、使用年限等 | ★ | ★ | ★ |
| 蓄電池 | 后備時長、規格型號、一致性 | ★ | ★ | ★ | ||
| 6 | 防雷接地
系統 |
防雷接地 | 接地方式、防浪涌等
接地電阻、零地電壓等 |
★ | ★ | ★ |
| 7 | 監控系統 | 動環監控 | 監控數據采集探頭位置合理性、各動環監控數據準確性、數據存儲時間 | ★ | ★ | ★ |
| 8 | 運行能效 | 運行能效 | PUE等 | ☆ | ★ | ★ |
| 9 | 運維管理 | 運維管理制度、應急管理等 | 關鍵設備、系統維護保養項目、維護周期維護效果等 | ☆ | ★ | ★ |
項目投入使用后：1個月，1年，5年，10年。
或根據客戶需求個性化定制。
測評方法包括合規檢查、操作驗證、參數測量和數字仿真，同時都需借用專家判斷方法對其合規性、偏離度和影響級別進行評估。
數字仿真——對于數據中心空調系統氣流組織的測評及優化研究，引入數字仿真工具——CFD計算流體力學，CFD英語全稱（Computational Fluid Dynamics），是流體力學的一個分支。CFD是近代流體力學，數值數學和計算機科學結合的產物，是一門具有強大生命力的交叉科學。它以電子計算機為工具，應用各種離散化的數學方法，對流體力學的各類問題進行數值實驗、計算機模擬和分析研究，以解決各種實際問題。它從計算方法出發，利用計算機快速的計算能力得到流體控制方程的近似解。計算流體力學的基本特征是數值模擬和計算機實驗，CFD的方法具有成本低和能模擬較復雜或較理想的過程等優點，在給定的參數下用計算機對現象進行一次數值模擬相當于進行一次數值實驗。它從基本物理定理出發，在很大程度上替代了耗資巨大的流體動力學實驗設備，在科學研究和工程技術中產生巨大的影響。是目前國際上一個強有力的研究領域，是進行傳熱、傳質、動量傳遞及燃燒、多相流和化學反應研究的核心和重要技術，廣泛應用于航天設計、汽車設計、生物醫學工業、化工處理工業、渦輪機設計、半導體設計、HVAC&R等諸多工程領域。

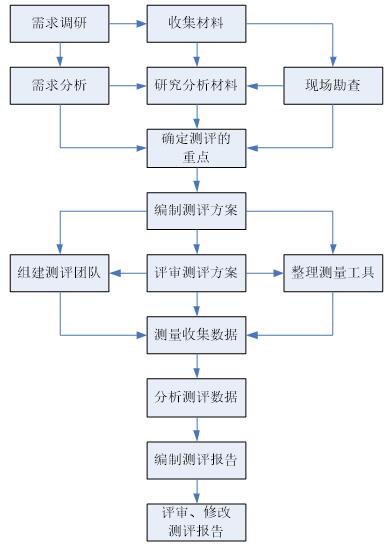

數據中心節能診斷及運行能效測評屬于一個復雜的系統工程，其測評實施流程如下。
1、測試人員的安全
測評方案應確?，F(xiàn)場測試人員的安全，凡是采取安全措施后仍明顯或可能對測試人員的安全存在影響的測試，均不建議進行。
2、保證在線業務的正常運行
測試方案以確保業務運行的穩定性為前提，凡是明顯或可能對在線業務存在影響的測評，均不建議進行。
3、保證在網設備的安全
測試方案以不損壞現有設備和數據中心基礎設施為前提，凡是明顯或可能對在網設備和數據中心基礎設施存在無法逆轉的損壞的測評，均不建議進行。
4、保證測評數據的準確性、可用性
測評方案包含的測評工具、方法應確保測評數據的準確性、可用性。測評數據應能充分反映實際情況，具有指導性。
5、測評方案實施的便捷性
測試方案應考慮實施的便捷性。
6、測評項目體系化
測試方案的測評項應該包含數據中心關鍵指標的測評，并使測評項體系化。
7、測評報告的指導性
測評報告應指出數據中心能效及安全等方面等隱患和問題，并給出相應的整改建議。
《數據中心基礎設施節能診斷測評及PUE能效優化報告》
★項目各系統運行狀態實測數據；
★評定定級：3個等級（不合格、合格、優良）。
★基礎設施節能診斷及安全測評：包括空調系統（制冷主機、管網、水泵、冷卻塔、精密空調、末端設備的運行參數及效率等）、環境質量（溫度、濕度、塵埃粒子濃度、正壓、照度等）、供配電（電能質量、設備溫升）、UPS（效率、設備性能、電能質量）、動環監控等，發現各系統各類缺陷、不足和隱患。
★運行能效測評：數據中心運行能效（PUE）測評、空調系統能效測評、制冷主機能效測評、水泵能效測評、冷卻塔能效測評等。
★運維制度：測評現行運維管理制度及運維日常執行到位情況。
★項目存在的安全隱患、問題以及對應的解決方案和建議。
★掌握項目的能效水平狀況及節能潛力，制定合理可行的PUE能效優化提升技術方案及措施。
